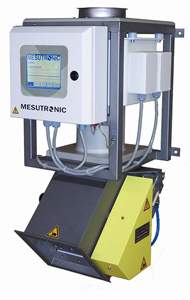

QUICKTRON 05 A

TÜM METALLERE KARŞI ÜRÜN DENETİMİ

  • DEMİR
  • PASLANMAZ ÇELİK
  • ALÜMİNYUM
  • BAKIR
  • PİRİNÇ

ÜRÜN İÇERİSİNDEKİ VEYA AÇIKTAKİ METAL KİRLETİCİLER İÇİN GÜVENLİ DENETİM

SERBEST DÜŞMEYE TABİ HER TÜRLÜ GRANÜLLÜ, TOZ, PARTİKÜLLÜ V.B ÜRÜNLER İÇİN YÜKSEK HASSASİYETLİ METAL SEPARATÖR.

KULLANILAN ENDÜSTRİLER



  • GIDA ENDÜSTRİSİ ( UN, İRMİK, BAHARAT, ÇEREZ V.B)
  • İLAÇ – KİMYA ENDÜSTRİSİ
  • PLASTİK VE KAUÇUK ENDÜSTRİS



UYGULAMALAR



  • NİHAİ ÜRÜN KALİTE KONTROLÜ
  • HAMMADDE KONTROLÜ
  • MAKİNE GÜVENLİĞİNİ SAĞLAMA (ÖĞÜTÜCÜLER, EKSTRÜDERLER KARIŞTIRICILAR VE DİĞERLERİ)



ÖZELLİKLER

  • MESUTRONIC QUICKTRON ÜRETİM HATTINIZA BENZERLERİNDEN DAHA KISA VE KOMPAKT BOYUTLU SİSTEM OLMASINDAN ÖTÜRÜ HALİHAZIRDA ÇALIŞAN HATLARA DAHİ KOLAYCA ENTEGRE EDİLEBİLİR.
  • AÇIK ÇERÇEVELİ YAPISINDAN DOLAYI, HER PARÇASI ÇOK KOLAY TEMİZLENEBİLECEK ŞEKİLDE ERİŞİME AÇIKTIR.
  • HER TÜR UYGULAMAYA VE KAPASİTEYE ADAPTE EDİLEBİLECEK 50 İLE 300 MM ARASINDA ÇAP SEÇENEKLERİ VE KARE YADA DİKDÖRTGEN ÇIKIŞLAR MEVCUTTUR.
  • ELEKTRONİK KONTROL PANELİ DESTEK ÇERÇEVEYE MONTEDİR. İSTEĞE GÖRE SİSTEMDEN AYRIK MONTE EDİLEBİLME ÖZELLİĞİ BULUNMAKTADIR.

ÇALIŞMA PRENSİBİ



QUICKTRON SERİSİ METAL SEPARATÖRLERİ SERBEST DÜŞMEYE TABİ DÖKME ÜRÜNLERDE METAL KİRLETİCİLERİ OTOMOTİK TESBİT ETME VE RET SİSTEMİ İLE DONATILMIŞLARDIR. METAL KİRLETİCİ TAŞIMAYAN ÜRÜN, ÇIKIŞ BÖLÜMÜNDEN MÜDAHALE GÖRMEKSİZİN AKAR. ÜRÜN AKIŞINDA YER ALAN OLASI BİR METAL PARÇASI DEDEKTÖRÜN YARATTIĞI YÜKSEK FREKANSLI ELEKTROMANYETİK ALANI BOZAR. ELEKTRONİK DEVRELER ALANDAN GELEN BU SİNYALİ DEĞERLENDİREREK RED MEKANİZMASI SOLENOİDİNİ VE ONA BAĞLI HAVA SİLİNDİRİNİ DEVREYE SOKAR. KİRLETİCİ HIZLI VE GÜVENLİ ŞEKİLDE ÜRÜNDEN AYRILIRKEN BU ESNADA REDDEDİLEN TEMİZ ÜRÜN MİKTARI EN AZA İNDİRİLMEKTEDİR. RED SÜRESİ AYARLANABİLİR. BİRKAÇ METAL PARÇANIN ARDARDA TESBİTİ DURUMUNDA, RET SÜRESİ BUNA DOĞRU ORANTILI OLARAK UZAR VE ÜRÜNÜN METALDEN ARINDIRILMIŞ OLUŞU GARANTİ EDİLİR.

ÜRÜN PAKETİ – AKSESUARLAR

STANDART ÜRÜN PAKETİ

  • RET SİSTEMİ – HAVA BASINÇ REGÜLATÖRÜ, NEM AYIRICISI, VB TÜM PNÖMATİK EKİPMANLAR DAHİL
  • METAL DESTEK ÇERÇEVEYE MONTE EDİLMİŞ ELEKTRONİK KONTROL PANELİ
  • BAĞLANTI KABLOLARI
  • KURULUM AKSESUARLARI
  • KURULUM BİLGİLERİ, KABLOLAMA DİAGRAMI VE YEDEK PARÇA LİSTESİ İÇEREN KULLANIM KLAVUZU
  • ELEKTROMANYETİK UYUMLULUK SERTİFİKASI

OPSİYONEL EKİPMANLAR

  • UYARICI CİHAZI
    • ALARM LAMBASI
    • ALARM SİRENİ
    • SESLİ VE IŞIKLI ALARM CİHAZI
  • BESLEME-TAHLİYE BAĞLANTILARI
    • ÜRÜN BESLEME İÇİN
    • TEMİZ (METALSİZ) ÜRÜN ÇIKIŞI İÇİN
    • REDDEDİLMİŞ ÜRÜN İÇİN (BOYUT VE ŞEKİLLER İHTİYACA GÖRE BELİRLENEBİLMEKTEDİR)
  • BAĞLANTI ADAPTÖRLERİ
  • HAVA KOMPRESÖRÜ
  • BASINÇLI HAVA TANKI
  • EK FİLTRELER
    • MANYETİK VOLTAJ DENGELEYECİLER
    • ELEKTRONIK VOLTAJ DENGELEYİCİLER

DİĞER VERSİYONLAR

  • 0,3 BAR’A KADAR YÜKSEK BASINÇLI UYGULAMALAR İÇİN SİSTEMLER
  • ÇOK YÜKSEK ISILARA DAYANABİLEN VERSİYONLAR
  • YAVAŞ DÜŞEN, İNCE UZUN, ÇOK HAFİF VEYA ÇOK İRİ ÜRÜNLER İÇİN ÖZEL RET SİSTEMLERİ
  • “QUICK OUT” RET SİSTEMİ. KOLAY TEMİZLİK İÇİN ÇOK HIZI SÖKÜLEBİLİR VE TAKILABİLİR RET MEKANİĞİ
  • PATLAMA ENGELLEYİCİ VERSİYONLAR (NEMA ELEKTRONİK GÜVENLİK NORMLARINA GÖRE)
  • İSTENİLEN RENGE BOYANABİLİR VERSİYONLAR
  • GÜÇ KAYNAĞI ÖZEL VERSİYONLAR

KULLANILAN MALZEMELER

DESTEK ÇERÇEVE: PASLANMAZ ÇELİK (1.4301 / SUS 304)
DEDEKTÖR: BOYALI ALİMÜNYUM
KONTROL KUTUSU: BOYALI ÇELİK (St37)
ALGILAYICI TÜP: PP (POLİPROPİLEN)
BAĞLANTI ADAPTÖRLERİ: PASLANMAZ ÇELİK (1.4301 / SUS 304)
TAHLİYE VANASI PASLANMAZ ÇELİK (1.4301 / SUS 304)
RET FLAPI: PASLANMAZ ÇELİK (1.4301 / SUS 304)
RET SİLİNDİRİ: PASLANMAZ ÇELİK (1.4301 / SUS 304)
SIZLDIRMAZLIK MALZ.: SİLİKON / PTFE (TEFLON), GIDA İÇİN UYGUN

TÜM SİSTEMLER ÖRNEĞİN PASLANMAZ ÇELİK DETEKTÖR BOBİNİ; FARKLI PLASTİK TÜPLER GİBİ OPSİYONLARA DA SAHİPTİR İHTİYACINIZ OLAN SİSTEMİN NE OLDUĞUNU SAPTAMAK İÇİN LÜTFEN SATIŞ BİRİMLERİMİZE DANIŞINIZ.

ÇIKIŞLAR İÇİN OPSİYONEL (KARE-DAİRE) BAĞLANTI ADAPTÖRLERİ
PASLANMAZ ÇELİK (1.4301 / SUS 304)



MODEL

80

100

120

150

200

250

300

A

60

60

60

100

100

150

150

B Æ

80

100

120

150

200

250

300

S

1

1,5

1,5

1,5

1,5

1,5

1,5











MODEL

50

70

A

70

70

B Æ

50

70

C

30

30

S

1

1



İHTİYACA GÖRE ÖZEL BAĞLANTI ADAPTÖRLERİ HAZIRLANABİLİR. DETAYLI BİLGİ İÇİN SATIŞ BİRİMLERİMİZLE BAĞLANTI KURUNUZ.





METAL DEDEKTÖRLERİ



QUICKTRON 05 A

TEMEL KURULUM VE KULLANIM

  • ÜRÜN DİKEY OLARAK KURULMALIDIR. FARKLI BİR KONUMLANDIRMA YAPILACAKSA, LÜTFEN UYGULAMA ÖNCESİNDE UZMANLARIMIZLA BAĞLANTIYA GEÇİNİZ.
  • ÜRÜN BESLEME GİRİŞİNİN YAKININA HAREKETLİ METAL PARÇALARI BULUNMAMASINA DİKKAT EDİNİZ
  • ÜRÜN 0,5 METREDEN DAHA YÜKSEK BİR NOKTADAN BESLENMEMELİDİR.
  • ÇIKIŞ BÖLÜMÜNDEKİ TAHLİYE VANASI SONRASINDA ÜRÜNÜN SERBESTÇE AKABİLECEĞİ YETERLİ BİR BOŞLUK BIRAKILMALIDIR
  • TİTREŞİMSİZ BİR ÇALIŞMA ORTAMI SAĞLANMALIDIR. TİTREŞİM YANLIŞ ALARMA NEDEN OLABİLİR.
  • DEDEKTÖR BÜYÜK ELEKTRİKLİ MOTORLAR VEYA YÜKSEK GERİLİM HATLARI GİBİ, ELEKTROMANYETİK ALAN YARATAN BİRİMLERDEN UZAK BİR YERE KURULMALIDIR. ESKİ FREKANS KONVERTÖRLERİ VE SERVO SÜRÜCÜLER DETEKTÖRÜN ELEKTROMANYETİK ALANININ BOZULMASINA NEDEN OLABİLİRLER.
  • DEDEKTÖRE SABİT VE İSTİKRARLI BİR VOLTAJ GİRİŞİ SAĞLANMALIDIR. DETEKTÖR ELEKTRİK GÜCÜ HAT ÜZERİNDEKİ DİĞER CİHAZLAR, TAŞIYICI SİSTEMLER VEYA BESLEYİCİ SİSTEMLER İLE BİRLİKTE KAPATILIP AÇILMAMALIDIR.

HASSASİYET VE ÜRETİM MİKTARI ŞEMASI

MODEL

50

70

80

100

120

150

200

250

300

HASSASİYET 1)
ÇELİK KÜRECİK Æ MM

0,3

0,45

0,5

0,6

0,7

0,9

1,0

1,5

1,75

ÜRETİM MİKTARI 2)
L/SA

13000

19000

22000

27000

33000

41000

55000

69000

83000

1) HASSASİYET TÜNELİN ÇAPIYLA ORANTILIDIR. ÇAP KÜÇÜLDÜKÇE, HASSASİYET ARTAR. YUKARIDAKİ HASSASİYET DEĞERLERİ SİMÜLE EDİLMİŞ PROSES ŞARTLARINDA DETEKTÖR TÜNELİ MERKEZİNDE ELDE EDİLMİŞTİR VE SADECE TAMAMEN KURU TOZ VE GRANÜL ÜRÜNLER İÇİN GEÇERLİDİR.

2) YUKARIDAKİ DEĞERLER YAKLAŞIK DEĞERLERDİR. GERÇEK DEĞERLER, AKIŞKANLIK, YOĞUNLUK, VE BESLEME YÖNTEMİNE GÖRE FARKLILIKLAR GÖSTEREBİLİR.

ÜRÜN NUMUNELERİ ÜZERİNDE YAPILACAK TESTLER SONUCUNDA TAM VE NET HASSASİYET DEĞERLERİ SAPTANACAKTIR.

DİĞER METALLER İÇİN HASSASİYET DEĞERLERİ HESAPLANIRKEN AŞAĞIDAKİ ÇARPIM FAKTÖRÜ UYGULANIR:
PASLANMAZ ÇELİK: DEMİR KÜRECİK x 1.0 – 2.0 (FAKTÖR ALAŞIMIN BİLEŞİMİNE BAĞLIDIR)
BAKIR ALÜMİNYUM PİRİNÇ: DEMİR KÜRECİK x 1.2 -1.8 (FAKTÖR ALAŞIMIN BİLEŞİMİNE BAĞLIDIR)





ELEKTRONİK ÜNİTE – PERFORMANS

AMD 05 KONTROL ÜNİTESİ (Versiyon 5.0)

TEK KARTLI DİZAYN
DAHİLİ REGÜLE EDİLMİŞ GÜÇ KAYNAĞI KARTI ILE GÜVENİLİR PERFORMANS VE SERVİS KOLAYLIĞI

OTOMATİK KURULUM
OTOMATİK HASSASİYET KALİBRASYONU VE PARAZİT SİNYALLERİN BASTIRILMASI.

OTOMATIK ÜRÜN ETKISI SIFIRLAMA
NORMAL ÜRÜNÜN PARAMETRELERİNİ ÖLÇEBİLME YETENEĞİNE SAHİPTİR. BUNA GÖRE DETEKTÖRÜN NORMAL ÜRÜNDEN ALDIĞI ETKİYİ KOMPANSE EDER

ÇOKLU FİLTRELEME SİSTEMİ
DİJİTAL FİLTRASYON İLE EN SERT ÇEVRESEL ŞARTLARDA DAHİ MAKSİMUM İSTİKRARLILIK SAĞLAR

OTOMATİK DENGELENME
TNORMAL OPERASYON SIRASINDA SİNYALLERDEKİ TÜM DEĞİŞİMLERİ OTOMATİK OLARAK SAPTAR VE BERTARAF EDER (ÖRNEĞİN ISI DEĞİŞİMLERİ GİBİ)

OTO KONTROL SİSTEMİ
TÜM ELEMANLARIN TAM VE DOĞRU FONKSİYON GÖRMELERİNİ GARANTİ EDER. BİR HATA DURUMUNDA RÖLE ÇIKIŞLARINDAN VE EKRANDAN SİNYAL ALINIR.

DAR DENETİM ALANI
DENETİM ALANI İÇERİSİNDE METAL KİRLETİCİLERİN YERİ TAM VE DOĞRU OALRAK SAPTANIR VE KUSURSUZ REDDETME (AYIRMA) SAĞLANIR

4 DÜĞMELİ TUŞ TAKIMI
KOLAY ANLAŞILIR MENÜLER SAYESİNDE TÜM ÇALIŞMA PARAMETRELERİNE HIZLI ERİŞİM SEÇİLEBİLİR KULLANIM DİLLERİ

4-SATIRLI LCD EKRAN
METAL SİNYAL GÖSTERGELİ. METAL DENETİMİ VE HATALARIN BELİRTİLMESİ İÇİN DAHİLİ EK İNDİKASYON LEDİ.

ÇOKLU DÜZEYDE ŞİFRELEME
ARALARINDA DEĞİŞTİRİLEBİLEN KOD NUMARALARI.

METAL (ALARM) SAYACI
LCD EKRAN ÜZERİNDE GÖRÜNTÜLENEBİLİR VEYA SERİ BAĞANTI ÜZERİNDEN YAZICI ÇIKTISINA YAZDIRILABİLİR.

ÜRÜN DEPOLAMA HAFIZASI VE YEDEKLEME
50 FARKLI ÜRÜNE KADAR DEPOLAMA. HER ÜRÜNÜN KENDİNE TAYİN EDİLMİŞ HASSASİYET, RED SÜRESİ, V.B , BİR SET AYAR PARAMETRESİ BULUNUR. DETEKTÖRÜN ZAMAN GEÇTİKÇE GERÇEKLEŞTİRDİĞİ AKSİYONLAR DA ÜRÜNLER BAZINDA GÖRÜNTÜLENEBİLİR VE HAFIZADA SAKLANABİLİR.

METAL DETEKTÖR AĞI VE UZAKTAN SERVİS
AĞ VE UZAKTAN YÖNETİM HİZMETLERİ İÇİN OPSİYONEL BAZI PAKETLER MEVCUTTUR, ÖRNEĞİN: DAHİLİ CAN-BUS DATA ÇIKIŞLARI ÜZERİNDEN 63 METAL DETEKTÖR/ SEPERATÖRE KADAR BİR AĞ YÖNETİLEBİLİR. ÜNİTELER UZAKTAN KONTROL EDİLİP BİR TEK BİLGİSAYAR ÜZERİNDEN ÇALIŞTIRILABİLİR. AYRICA BİR MODEM VASITASIYLA UZAKTAN HATA TEŞHİSİ PARAMETRE DEĞİŞİKLİKLERİ VE YAZILIM GÜNCELLEMELERİ GERÇEKLEŞTİRİLEBİLİR.

SERİ DATA ÇIKIŞLARI
DETEKTÖR FARKLI AMAÇLAR İÇİN KULLANILAN 3 SERİ DATA ÇIKIŞI İLE DONATILMIŞTIR. BUNLAR RS 232, RS 422 VE RS 485 OLUP ÜRÜN BİLGİLERİNİN KORUNMASI , YEREL YAZILIM GÜNCELLEME, YAZICI ÜZERİNDEN RAPOR ÇIKTILARI ALMA VEYA YAZICI BENZERİ CİHAZLARI BAĞLAYABİLMEK İÇİN KULLANILMAKTADIRLAR. BU PROTOKOLLERİN TASARIMI ISO 9000 VE HACCP TARİFLERİNE UYAR. KULLANICILARIN BİLGİSAYARLARIYLA ÇİFT YÖNLÜ DATA İLETİŞİMİ SAĞLAYABİLMEK MÜMKÜNDÜR.

KALİTE
KONTROL GRUPLARININ ÜRETİMİNDE SMD (YÜZEYE MONTAJLI CİHAZLAR) SİSTEMİ KULLANILMIŞTIR. KOMPAKT BİR DİZAYNA SAHİP OLMANIN YANI SIRA YÜKSEK KALİTE VE EN SERT KOŞULLARDA DAHİ İSTİKRARLI VE ROBUST PERFORMANS SAĞLAYABİLMEKTEDİRLER. TÜM MESUTRONIC ÜRÜNLERİ EN, DIN, VDI/VDE, UVV VE CE KURALLARININ GEREKLİLİKLERİNİ SAĞLAMAKTADIR.

TEKNİK BİLGİLER

GÜÇ KAYNAĞI : 100 – 240 V AC, 50/60 HZ
GÜÇ TÜKETİMİ : MAKS. 0,75 A
SİGORTA : 315 MA
KORUMA DÜZEYİ : IP 54
ÇALIŞMA SICAKLIĞI ARALIĞI : -10 °C — +50 °C
MUHAFAZA SICAKLIĞI ARALIĞI : -10 °C — +60 °C
BAĞIL NEM : 100 % E KADAR
ÜRÜN GEÇİŞ HIZI : SERBEST DÜŞME
RED SÜRESİ : 0,2 – 10 SAN. (AYARLANABİLİR)
KONSTRÜKSİYON : DEDEKTÖR BAŞLIĞI VE KONTROL KUTUSU BOYALI ALÜMİNYUM
(RAL 1015) VEYA PASLANMAZ ÇELİK;
SENSÖR BORU PTFE
GÜÇ KABLOSU : ORT. 1,8 M FİŞİYLE HAZIR KABLO (ÇİFT PROB VE TOPRAKLAMALI)
HAVA İHTİYACI : 5 BAR (HAVA GİRİŞİ 7,2)
DENETL. ÜRÜN GRANÜL ÇAPI <= 0 10 MM

FARKLI VERSİYONLAR MEVCUTTUR.
