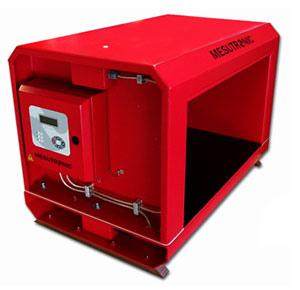

METRON O5 D

TÜM METALLERIN GÜVENİLİR DENETİMİ ( ÜRÜN İÇERİSİNDE VEYA AÇIKTA )

  • DEMİR & DEMİR DIŞI
  • NON-MANYETİK PASLANMAZ ÇELİK
  • ALÜMİNYUM
  • BAKIR
  • PİRİNÇ
  • …..

KONVEYÖR VE SARSINTILI TAŞIMA OLUKLARI ÜZERİNE KURULMAK ÜZERE
BÖLÜNEBİLİR TÜNEL TİPİ DEDEKTÖR…

KULLANILAN ENDÜSTRİLER



  • TEKSTİL ENDÜSTRİSİ
  • KAUÇUK VE PLASTİK ENDÜSTRİSİ
  • KERESTE ENDÜSTRİSİ
  • TAŞ OCAKLARI
  • GERİ DÖNÜŞÜM ENDÜSTRİSİ



UYGULAMALAR



  • GERİ DÖNÜŞÜM ENDÜSTRİSİ
  • MAKİNE GÜVENLİĞİNİ SAĞLAMA
    ÖĞÜTÜCÜLER
    YONTUCULAR
    KALENDERLER
    TESTERELER



ÜRÜN PAKETİ – OPSİYONLAR

STANDART ÜRÜN PAKETİ

  • DEDEKTÖR BAŞLIĞI
  • KONTROL ÜNİTESİ
  • ARA BAĞLANTI KABLOLARI
  • KURULUM AKSESUARLARI
  • MANUEL, KURULUM BİLGİLERİ, KABLOLAMA DİAGRAMI VE PARÇA LİSTESİ
  • ELEKTRONİK UYUMLULUK SERTİFİKASI

OPSİYONLAR

  • UYARICI CİHAZ
    • ALARM LAMBASI
    • ALARM SİRENİ
    • SESLİ VE IŞIKLI ALARM CİHAZI
  • HARİCİ RESETLEME CİHAZI
  • KONVEYÖR KONTROL SİSTEMLERİ
    • KONVEYÖR GERİ HAREKET SİSTEMİ
    • FARKLI KONVEYÖR HAREKET SİSTEMLERİ
  • İŞARETLEYİCİ SİSTEMLER
    • BOYA PÜSKÜRTME SİSTEMİ
    • FARKLI DİĞER İŞARETLEYİCİ SİSTEMLER
  • REDDEDİCİ SİSTEMLER
    • İTİCİ KOL SİSTEMİ
    • FLAP- DÜŞÜRÜCÜ BANT SİSTEMİ
    • AYIRICI KOL SİSTEMİ
    • FARKLI DİĞER RED SİSTEMLERİ
  • YAZILIM ÇÖZÜMLERİ
    • ÖZEL KONTROL OPERASYONLARI
    • VERİ TRANSFERİ
  • GÜÇ UYUMLAŞTIRICI
    • MANYETİK VOLTAJ DÜZENLEYİCİ
    • ELEKTRONİK VOLTAJ DÜZENLEYİCİ
  • BANTLI KONVEYÖR, DETEKTÖR VE MEKANİK REDDEDİCİ AKSESUARLARLA KOMPLE ÇÖZÜMLER

DİĞER OPSİYONLAR

  • PASLANMAZ ÇELİK DEDEKTÖR BAŞLIĞI VE KONTROL PANOSU
  • PATLAMA ENGELLYİCİ
  • KORUMA DÜZEYİ IP65, NEMA 4
  • İSTENİLEN RENGE BOYANABİLİR
  • ÖZEL GÜÇ BESLEME
  • ÇOK YÜKSEK SICAKLIKLARA DAYANIKLI VERSİYON
  • ALUTRON (ALUMİNYUM V.B DEMİR DIŞI METALLERDEN ETKİLENMEDEN DEMİR KİRLETİCİ YAKALAYAN VERSİYON) PATENT NO. 4342826

HASSASİYETLER



HASSASİYET TÜNEL BÜYÜKLÜĞÜNE BAĞLI DEĞİŞİR, TÜNEL BÜYÜKLÜĞÜ AZALDIKÇA HASSASİYET DERECESİ YÜKSELECEKTİR.

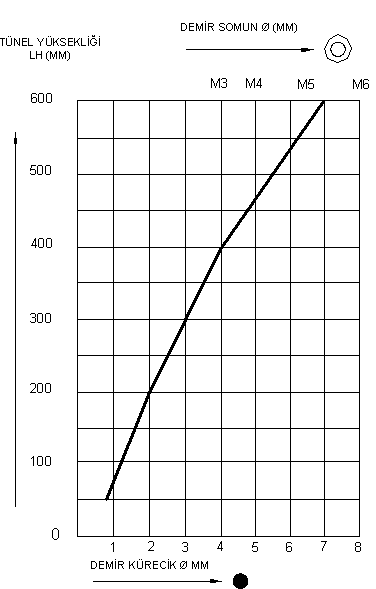

TEMEL HASSASİYET
YANDAKİ TABLODA GÖSTERİLEN HASSASİYET DEĞERLERİ SİMULE EDİLMİŞ PROSES ŞARTLARINDA DETEKTÖR TÜNELİ MERKEZİNDE ELDE EDİLMİŞTİR – OLASI ÜRÜN ETKİLERİ HESABA KATILMAMIŞTIR. BURADA T.GENİŞLİĞİ < 1,5 x T.YÜKSEKLİĞİ ŞARTI GEÇERLİDİR.

ÇALIŞMA ŞARTLARI ALTINDA HASSASİYET DEĞERLERİ
ÜRÜN NUMUNELERİ TEMİN EDİLDİKTEN SONRA TESTLER GERÇEKLEŞTİRİLECEK VE EN YÜKSEK KESİN HASSASİYET DEĞERLERİ SAPTANACAKTIR.

DİĞER METALLER İÇİN HASSASİYET DEĞERLERİ HESAPLANIRKEN AŞAĞIDAKİ ÇARPIM FAKTÖRÜ UYGULANIR:
SS (PASLANMAZ ÇELİK) = DEMİR KÜRECİK X 1 – X 2
(FAKTÖR ALAŞIMIN BİLEŞİMİNE BAĞLIDIR)
BAKIR, ALÜMİNYUM, PİRİNÇ… = DEMİR KR. X 1,4 – X 1,6
(FAKTÖR METALİN CİNSİNE BAĞLIDIR)

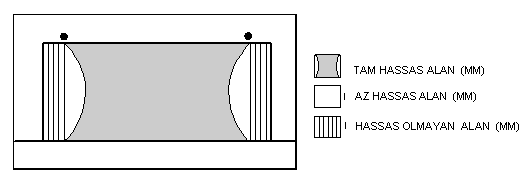

HASSASİYET DAĞILIMI

ELEKTRONİK ÜNİTE VE PERFORMANS

TEK KARTLI DİZAYN
DAHİLİ REGÜLE EDİLMİŞ GÜÇ KAYNAĞI KARTI ILE GÜVENİLİR PERFORMANS VE SERVİS KOLAYLIĞI

OTOMATİK KURULUM
OTOMATİK HASSASİYET KALİBRASYONU VE PARAZİT SİNYALLERİN BASTIRILMASI.

ÇOKLU FİLTRELEME SİSTEMİ
DİJİTAL FİLTRASYON İLE EN SERT ÇEVRESEL ŞARTLARDA DAHİ MAKSİMUM İSTİKRARLILIK SAĞLAR

OTOMATİK DENGELENME
NORMAL OPERASYON SIRASINDA SİNYALLERDEKİ TÜM DEĞİŞİMLERİ OTOMATİK OLARAK SAPTAR VE BERTARAF EDER (ÖRNEĞİN ISI DEĞİŞİMLERİ GİBİ)

OTO KONTROL SİSTEMİ
TÜM ELEMANLARIN TAM VE DOĞRU FONKSİYON GÖRMELERİNİ GARANTİ EDER. BİR HATA DURUMUNDA RÖLE ÇIKIŞLARINDAN VE EKRANDAN SİNYAL ALINIR.

DAR DENETİM ALANI
DENETİM ALANI İÇERİSİNDE METAL KİRLETİCİLERİN YERİ TAM VE DOĞRU OALRAK SAPTANIR VE KUSURSUZ REDDETME (AYIRMA) SAĞLANIR

4 DÜĞMELİ TUŞ TAKIMI
KOLAY ANLAŞILIR MENÜLER SAYESİNDE TÜM ÇALIŞMA PARAMETRELERİNE HIZLI ERİŞİM SEÇİLEBİLİR KULLANIM DİLLERİ. MODERN DİZAYNLI ERGONOMİK KONTROLLER

4-SATIRLI LCD EKRAN
METAL SİNYAL GÖSTERGELİ. METAL DENETİMİ VE HATALARIN BELİRTİLMESİ İÇİN DAHİLİ EK İNDİKASYON LEDİ.

ÇOKLU DÜZEYDE ŞİFRELEME
ARALARINDA DEĞİŞTİRİLEBİLEN KOD NUMARALARI.

METAL (ALARM) SAYACI
LCD EKRAN ÜZERİNDE GÖRÜNTÜLENEBİLİR VEYA SERİ BAĞANTI ÜZERİNDEN YAZICI ÇIKTISINA YAZDIRILABİLİR.

ÜRÜN DEPOLAMA HAFIZASI VE YEDEKLEME
50 FARKLI ÜRÜNE KADAR DEPOLAMA. HER ÜRÜNÜN KENDİNE TAYİN EDİLMİŞ HASSASİYET, RED SÜRESİ, V.B , BİR SET AYAR PARAMETRESİ BULUNUR. DETEKTÖRÜN ZAMAN GEÇTİKÇE GERÇEKLEŞTİRDİĞİ AKSİYONLAR DA ÜRÜNLER BAZINDA GÖRÜNTÜLENEBİLİR VE HAFIZADA SAKLANABİLİR.

METAL DETEKTÖR AĞI VE UZAKTAN SERVİS
AĞ VE UZAKTAN YÖNETİM HİZMETLERİ İÇİN OPSİYONEL BAZI PAKETLER MEVCUTTUR, ÖRNEĞİN: DAHİLİ CAN-BUS DATA ÇIKIŞLARI ÜZERİNDEN 63 METAL DETEKTÖR/ SEPERATÖRE KADAR BİR AĞ YÖNETİLEBİLİR. ÜNİTELER UZAKTAN KONTROL EDİLİP BİR TEK BİLGİSAYAR ÜZERİNDEN ÇALIŞTIRILABİLİR. AYRICA BİR MODEM VASITASIYLA UZAKTAN HATA TEŞHİSİ PARAMETRE DEĞİŞİKLİKLERİ VE YAZILIM GÜNCELLEMELERİ GERÇEKLEŞTİRİLEBİLİR.

SERİ DATA ÇIKIŞLARI
DETEKTÖR FARKLI AMAÇLAR İÇİN KULLANILAN 3 SERİ DATA ÇIKIŞI İLE DONATILMIŞTIR. BUNLAR RS 232, RS 422 VE RS 485 OLUP ÜRÜN BİLGİLERİNİN KORUNMASI , YEREL YAZILIM GÜNCELLEME, YAZICI ÜZERİNDEN RAPOR ÇIKTILARI ALMA VEYA YAZICI BENZERİ CİHAZLARI BAĞLAYABİLMEK İÇİN KULLANILMAKTADIRLAR. BU PROTOKOLLERİN TASARIMI ISO 9000 VE HACCP TARİFLERİNE UYAR. KULLANICILARIN BİLGİSAYARLARIYLA ÇİFT YÖNLÜ DATA İLETİŞİMİ SAĞLAYABİLMEK MÜMKÜNDÜR.

KALİTE
KONTROL GRUPLARININ ÜRETİMİNDE SMD (YÜZEYE MONTAJLI CİHAZLAR) SİSTEMİ KULLANILMIŞTIR. KOMPAKT BİR DİZAYNA SAHİP OLMANIN YANI SIRA YÜKSEK KALİTE VE EN SERT KOŞULLARDA DAHİ İSTİKRARLI VE ROBUST PERFORMANS SAĞLAYABİLMEKTEDİRLER. TÜM MESUTRONIC ÜRÜNLERİ EN, DIN, VDI/VDE, UVV VE CE KURALLARININ GEREKLİLİKLERİNİ SAĞLAMAKTADIR.

TEKNİK BİLGİLER

GÜÇ KAYNAĞI : 100 – 240 V AC, 50/60 HZ
GÜÇ TÜKETİMİ : MAKS. 0,75 A
SİGORTA : 315 MA
KORUMA DÜZEYİ : IP 54
ÇALIŞMA SICAKLIĞI ARALIĞI : -10 °C — +50 °C
MUHAFAZA SICAKLIĞI ARALIĞI : -10 °C — +60 °C
BAĞIL NEM : 100 % E KADAR
ÜRÜN GEÇİŞ HIZI : 0.05 – 1.5 M/SAN. (İSTEĞE GÖRE DAHA YÜKSEK HIZLARA UYGUN ÜRETİLEBİLİR)
KONSTRÜKSİYON : DEDEKTÖR BAŞLIĞI VE KONTROL KUTUSU BOYALI ÇELİK (RAL 3027) VEYA PASLANMAZ ÇELİK; SENSÖR BÖLGELER DUROPLEKS
ARA BAĞLANTI KABLOSU : DEDEKTÖR İLE KONTROL PANOSU ARASI = 2 M UZUNLUĞUNDA
GÜÇ KABLOSU : ORT. 1,8 M FİŞİYLE HAZIR KABLO (ÇİFT PROB VE TOPRAKLAMALI)

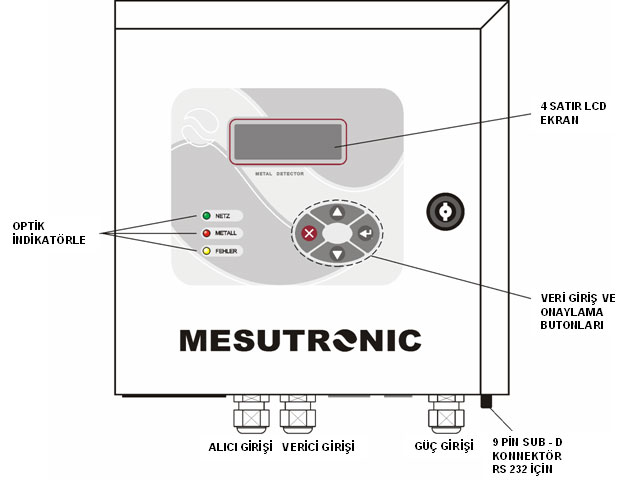

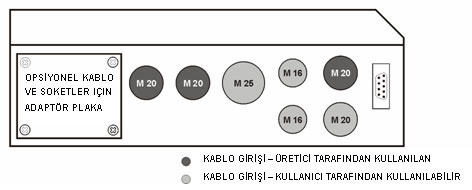

KONTROLLER
