METRON O7 CI

ÖZEL İMAJ İŞLEME FAZI İLE METAL SİNYALLERİNİN GÖRÜNTÜYE DÖNÜŞTÜRÜLMESİNİ SAĞLAYAN YENİ JENERASYON METAL DEDEKTÖRÜ.

STANDART OLARAK DOKUNMATİK EKRAN VE PASLANMAZ ÇELİK ÖZELLİKLERİNİ TAŞIR.

ZORLU UYGULAMALARDA DAHİ ENDÜSTRİNİN EN YÜKSEK HASSASİYETLERİNİ ELDE EDEBİLMEKTEDİR.

TÜM METALLERIN GÜVENİLİR DENETİMİ ( ÜRÜN İÇERİSİNDE VEYA AÇIKTA )

  • DEMİR & DEMİR DIŞI
  • NON-MANYETİK PASLANMAZ
  • ÇELİK
  • ALÜMİNYUM
  • BAKIR
  • PİRİNÇ
  • …..

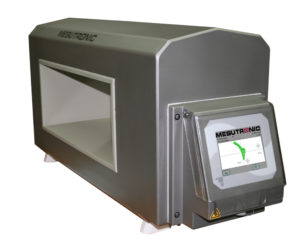

ENTEGRE KONTROL PANOLU KAPALI TÜNEL TİPİ METAL DETEKTÖRÜ KONVEYÖRLER ÜZERİNE KURULUMA ELVERİŞLİ , SERBEST DÜŞME VE VAKUMLU/HAVA BASINÇLI TAŞIYICI HATLARA UYARLANABİLİR.

2 KANALLI DİJİTAL SİNYAL İŞLEMEYE SAHİP ENTEGRE SİNYAL İŞLEMCİ, 30 M/SN KONVEYÖR HIZLARINDA DAHİ GÜVENİLİR DENETLEMEYİ GARANTİ EDER.



KULLANILAN ENDÜSTRİLER

  • GIDA ENDÜSTRİSİ
  • TEKSTİL ENDÜSTRİSİ
  • KİMYA / İLAÇ ENDÜSTRİSİ

UYGULAMALAR

  • ÜRÜN KALİTE KONTROLÜ (ISO 9000 VE HACCP ŞARTLARINI KARŞILAYABİLMEK AMAÇLI)
  • MAKİNE GÜVENLİĞİNİ SAĞLAMA

ÜRÜN PAKETİ – AKSESUARLAR

STANDART ÜRÜN PAKETİ

  • RENKLİ DOKUNMATİK EKRAN
  • PASLANMAZ ÇELİK
  • ENTEGRE KONTROL PANOLU DETEKTÖR BAŞLIĞI
  • KURULUM AKSESUARLARI
  • KURULUM TAVSİYELERİ İÇEREN TEKNİK MANUEL, KABOLAMA DİAGRAMI VE YEDEK PARÇA LİSTELERİ
  • ELEKTROMANYETİK UYUMLULUK SERTİFİKASI

OPSİYONEL EKİPMANLAR

  • METAL DETEKTÖR – TEST KÜRECİKLERİ
    • HASSASİYET TESTİ İÇİN PLASTİKLE KAPLI METAL KÜRECİK(LER)
    • FARKLI TİP VE BÜYÜKLÜKLERDE – (İSTENDİĞİNDE SERTİFİKASIYLA)
  • UYARICI CİHAZ
    • ALARM LAMBASI
    • ALARM BAZERİ
    • SESLİ VE IŞIKLI ALARM CİHAZI
  • WIFI- KABLOSUZ BAĞLANTI
    • WIRELESS İÇİN BAĞLANTILI MODÜLÜ
  • YAZILIM ÇÖZÜMLERI
    • MESUVNC (DİZÜSTÜ BİLGİSAYAR VASITASIYLA KONTROL)
    • MESUNET (AĞ ENTEGRASYONU VE UZAKTAN YÖNETİM-DENETLEME)
  • UZAKTAN RESETLEME CİHAZI



  • BANTLI KONVEYÖR VE MEKANİK REDDEDİCİ AKSESUARLARLA KOMPLE ÇÖZÜMLER



  • REDDEDİCİ SİSTEMLER
      • İTİCİ KOL SİSTEMİ
      • İTİCİ PİSTON SİSTEMİ
      • FLAP- DÜŞÜRÜCÜ BANT SİSTEMİ
      • HAVA ÜFLEMELİ SİSTEM
      • AYIRICI KOL SİSTEMİ
      • FARKLI DİĞER RED SİSTEMLERİ
  • İŞARETLEYİCİ SİSTEMLER
    • INK JET SİSTEMİ
    • INK JET SİSTEMİ
    • FARKLI DİĞER İŞARETLEYİCİ SİSTEMLER
  • KONVEYÖR HAREKET SİSTEMLERİ
      • KONVEYÖR GERİ DÖNDÜRME SİSTEMİ
      • FARKLI KONVEYÖR HAREKET SİSTEMLERİ
  • GÜÇ UYUMLAŞTIRICI
      • MANYETİK VOLTAJ DÜZENLEYİCİ
      • ELEKTRONİK VOLTAJ DÜZENLEYİCİ



DİĞER VERSİYONLAR

  • PATLAMA ENGELLEYİCİ
  • İSTENİLEN RENGE BOYANABİLİR
  • ÖZEL GÜÇ KAYNAKLI
  • ÇOK YÜKSEK SICAKLIKLARA DAYANABİLEN
  • UZAKTAN KONTROL PANOLU DETEKTÖR BAŞLIĞI

KONVEYÖR

METAL DEDEKTÖRLERİ HERHANGİ BİR KONVEYÖR ÜZERİNE KURULAMAMAKTA, ÖZEL KONVEYÖRLER GEREKTİRMEKTEDİR. BU DURUMDA KULLANICILAR MÜMKÜN OLABİLİRSE HALİHAZIRDAKİ KONVEYÖRLERİNDE DEĞİŞİKLİKLER YAPMAKTA YA DA METAL DEDEKTÖRLERİNİ ÖZEL ÜRETİM KONVERYÖRLERE MONTE OLARAK TEMİN ETMEKTEDİRLER. METAL DEDEKTÖRÜNÜ KENDİ KONVEYÖRÜNE MONTE ETMEK İSTEYEN MÜŞTERİLERİMİZE HER TÜRLÜ TEKNİK DESTEĞİ VERİLMEKTEDİR.

DİĞER YANDAN MESUTRONIC GMBH. BİR ENDÜSTRİYEL METAL DETEKTÖR UZMANI OLDUĞU GİBİ AYNI ZAMANDA BİR KONVEYÖR VE OTOMASYON SİSTEMLERİ UZMANIDIR. BU SAYEDE KENDİ KONVEYÖRLERİNDE DEĞİŞİKLİK YAPMASI MÜNKÜN OLMAYAN MÜŞTERİLERİMİZE, HATTA ÖZEL KONVEYÖR VE OTOMASYON ÇÖZÜMLERİ DE SUNMAKTAYIZ. BURADA KULLANICININ AVANTAJI, METAL DETEKTÖRÜNÜ KONVEYÖRÜ VE DİĞER AKSESUARLARIYLA KOMPLE BİR SİSTEM OLARAK ALDIĞINDAN HATLARINA ENTEGRE ETMESİNİN SON DERECE KOLAYLAŞMASIDIR. KULLANICIYA KALAN TEK İŞ SİSTEME ELEKTRİK VERMEK VE ÇALIŞTIRMAKTIR.

AŞAĞIDA BİRÇOK FARKLI KONVEYÖRLÜ METAL DETEKTÖR SİSTEMLERİMİZDEN BAZILARINI GÖRÜLMEKTEDİR. BU SİSTEMLER AYNI ZAMANDA OTOMATİK RED CİHAZLARIYLA DA DONANIMLANDIRILMIŞTIR.

>

RED SİSTEMLERİ

MANUEL

ÇOĞU UYGULAMADA METAL DETEKTÖRÜ BİR METAL TESPİT ETTİĞİNDE BİR SESLİ & IŞIKLI ALARM CİHAZININ ÇALIŞTIRIR VE EŞANLI OLARAK ÜZERİNDE BULUNDUĞU KONVEYÖRÜ DURDURUR. UYARIYI ALAN OPERATÖR SİSTEME MANUEL OLARAK MÜDAHALE EDER VE METAL KİRLETİCİLİ ÜRÜNÜ HATTAN UZAKLAŞTIRDIKTAN SONRA DETEKTÖRÜ RESETLER VE HATTI YENİDEN ÇALIŞTIRIR.

OTOMATİK

ANCAK ÖZELLİKLE ÜRÜN AKIŞININ HIZLI, KAPASİTENİN ÇOK YÜKSEK OLDUĞU UYGULAMALARDA DETEKTÖRÜN METALLİ ÜRÜNÜ OTOMATİK OLARAK REDDETMESİ ÖNERİLİR. OTOMATİK RED SİSTEMLERİ UYGULAMAYA GÖRE FARKLILAŞMAKTADIR. ÖRNEĞİN PAKETLİ VEYA TEKER TEKER DÜZENLİ TAŞINAN ÜRÜNLERDE İTİCİ PİSTON, AYIRICI KOL, HAVA ÜFLEYİCİ GİBİ RED SİSTEMLERİ KULLANILIRKEN, DÖKME, DÜZENSİZ VE ÇOKLU TAŞIMAYA TABİ ÜRÜNLERDE TRAP BANT VEYA AÇILAN BANT SİSTEMLERİ UYGUN OLMAKTADIR.
MESUTRONIC GMBH. RED SİSTEMLERİNDE DE YİNE MÜŞTERİYE ÖZEL ÇÖZÜMLER SUNMADA EN GENİŞ YELPAZAYE SAHİPTİR. PROJE BAZINDA BELİRLENECEK ÖZEL RED SİSTEMLERİYLE HER KOŞULDA OTOMATİK ÜRÜN REDDİ MÜMKÜN KILINMAKTADIR.

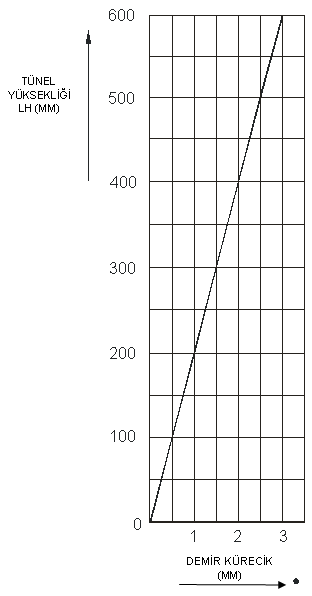

HASSASİYETLER

HASSASİYET TÜNEL BÜYÜKLÜĞÜNE BAĞLI DEĞİŞİR, TÜNEL BÜYÜKLÜĞÜ AZALDIKÇA HASSASİYET DERECESİ YÜKSELECEKTİR.

TEMEL HASSASİYET

YANDAKİ TABLODA GÖSTERİLEN HASSASİYET DEĞERLERİ SİMULE EDİLMİŞ PROSES ŞARTLARINDA DETEKTÖR TÜNELİ MERKEZİNDE ELDE EDİLMİŞTİR – OLASI ÜRÜN ETKİLERİ HESABA KATILMAMIŞTIR. BURADA T.GENİŞLİĞİ < 1,5 x T.YÜKSEKLİĞİ ŞARTI GEÇERLİDİR.

ÇALIŞMA ŞARTLARI ALTINDA HASSASİYET DEĞERLERİ

ÜRÜN NUMUNELERİ TEMİN EDİLDİKTEN SONRA TESTLER GERÇEKLEŞTİRİLECEK VE EN YÜKSEK KESİN HASSASİYET DEĞERLERİ SAPTANACAKTIR.

DİĞER METALLER İÇİN HASSASİYET DEĞERLERİ HESAPLANIRKEN AŞAĞIDAKİ ÇARPIM FAKTÖRÜ UYGULANIR:
SS (PASLANMAZ ÇELİK) = DEMİR KÜRECİK X 1 – X 2
(FAKTÖR ALAŞIMIN BİLEŞİMİNE BAĞLIDIR)

BAKIR, ALÜMİNYUM, PİRİNÇ… = DEMİR KR. x 1,2 – X 1,8 (FAKTÖR METALİN CİNSİNE BAĞLIDIR.

ELEKTRONİK ÜNİTE – PERFORMANS

AMD 07 KONTROL ÜNİTESİ

SINIRSIZ ESNEKLİK
ETKIN NETWORK SISTEMİ SAYESİNDE SINIRSIZ ESNEKLIK SAĞLAMAKTADIR. METAL DEDEKTOR SENSORU, EKRAN VE KONTROL UNITESİ ETHERNET İLE ISTENİLDİĞİ GİBİ KOMBINE EDİLEBİLİR. EĞER METAL DEDEKTÖR UZAKTAKİ BİR MAKİNEYE ENTEGRE EDILIRSE BAZI KOMPONENTLER GEREKLI OLMAYABILIR VE YUKSEK HASSASIYET VE KABILIYET GARANTI EDILEBILIR.

OTOMATİK ÜRÜN ÖĞRENME
OTOMATİK HASSASİYET KALİBRASYONU VE PARAZİT SİNYALLERİN BASTIRILMASI.

OTOMATİK ÜRÜN ETKİSİ SIFIRLAMA
NORMAL ÜRÜNÜN PARAMETRELERİNİ ÖLÇEBİLME YETENEĞİ .

DİNAMİK ÜRÜN TAKİBİ
(ÜRÜN KARAKTERİSTİKLERİNDEKİ DEĞİŞİMLERİN TAKİBİ) OPERASYON SIRASINDA MAKİSMUM HASSASİYETİN ELDE EDİLMESİNİ GARANTİ EDER.

ÇOKLU FİLTRELEME SİSTEMİ
DİJİTAL FİLTRASYON İLE EN SERT ÇEVRESEL ŞARTLARDA DAHİ MAKSİMUM İSTİKRARLILIK SAĞLAR

OTOMATİK DENGELENME
NORMAL OPERASYON SIRASINDA SİNYALLERDEKİ TÜM DEĞİŞİMLERİ OTOMATİK OLARAK SAPTAR VE BERTARAF EDER (ÖRNEĞİN ISI DEĞİŞİMLERİ GİBİ)

DAR DENETİM
DENETİM ALANI İÇERİSİNDE METAL KİRLETİCİLERİN YERİ TAM VE DOĞRU OALRAK SAPTANIR VE KUSURSUZ REDDETME (AYIRMA) SAĞLANIR

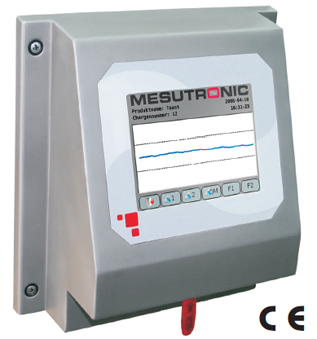

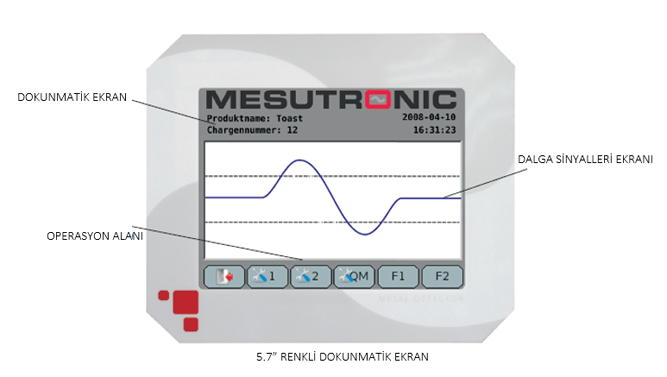

DOKUNMATİK EKRANLI KONTROL PANELİ
MAKSİMUM BİLGİ KOLAY VE HIZLI OPERASYON! ¼- ARKADAN AYDINLATMALI VGA GRAFİK EKRAN PARAMETRE BİLGİLERİNİN VE TÜM DİĞER İÇERİĞİN OKUNAKLI GÖRÜNTÜLENEBİLMESİNİ SAĞLAYABİLECEK KADAR BÜYÜKTÜR. GİRİŞ İKONLARI VE TÜM DİĞER OPERASYONEL ARAÇLAR BÜYÜK ÖLÇÜLERDE OLUP ERGONOMİK OLARAK AYARLANMIŞTIR. AÇIK MENÜLERLE VE SEÇİLEBİLİR ÇALIŞMA DİLLERİYLE KULLANIM ÇOK KOLAYDIR. OSİLOSKOP FONKSİYONU SİNYAL DALGALARINI EKRANA YANSITARAK GÖRÜNTÜLENEBİLMESİNİ SAĞLAR.

METAL (ALARM) SAYACI
LCD EKRAN ÜZERİNDE GÖRÜNTÜLENEBİLİR VEYA SERİ BAĞANTI ÜZERİNDEN YAZICI ÇIKTISINA YAZDIRILABİLİR.

OTO KONTROL SİSTEMİ
TÜM ELEMANLARIN TAM VE DOĞRU FONKSİYON GÖRMELERİNİ GARANTİ EDER. BİR HATA DURUMUNDA RÖLE ÇIKIŞLARINDAN VE EKRANDAN SİNYAL ALINIR.

ÜRÜN DEPOLAMA HAFIZASI VE YEDEKLEME
50 FARKLI ÜRÜNE KADAR DEPOLAMA. HER ÜRÜNÜN KENDİNE TAYİN EDİLMİŞ HASSASİYET, RED SÜRESİ, V.B , BİR SET AYAR PARAMETRESİ BULUNUR. DETEKTÖRÜN ZAMAN GEÇTİKÇE GERÇEKLEŞTİRDİĞİ AKSİYONLAR DA ÜRÜNLER BAZINDA GÖRÜNTÜLENEBİLİR VE HAFIZADA SAKLANABİLİR.

DETEKTÖR TEST FONKSİYONU (GEÇERLİ YAPMA)
MANUEL VE OTOMATİK MODLARDA SEÇİLEBİLİR. OTOMATİK MOD GEÇERLİ İKEN DETEKTÖR TESTİN YAPILMASI GEREKEN ZAMANI OTOMATİK OLARAK TAVSİYE EDECEKTİR. PERİYODİK TEKRARLAR 1 DAKİKADAN 11 SAATE KADAR AYARLANABİLİR. TEST SONUÇLARI YAZICI RAPORUNDA TARİH VE ZAMAN BİLGİSİYLE BELİRTİLİR

METAL KARAKTERİSİTİĞİ ÖLÇÜMÜ
(OPSİYON ) HEDEFLENMİŞ BİR TİP METALİN YAKALANMASINA İMKAN SAĞLAR. DOLAYISIYLA BU DURUM METALE ÖZGÜ HASSASİYET AYARI ANLAMINA GELMEKTEDİR. METALİN FİZİKSEL KARAKTERİSİTİKLERİNDEN DOĞAN HASSASİYET DALGALANMALARI PROJE BAZINDA ÖZEL OLARAK BERTARAF EDİLEBİLİR.

SERİ DATA ÇIKIŞLARI
DETEKTÖR FARKLI AMAÇLAR İÇİN KULLANILAN 2 SERİ DATA ÇIKIŞI İLE DONATILMIŞTIR. BUNLAR ETHERNET OLUP ÜRÜN BİLGİLERİNİN KORUNMASI , YEREL YAZILIM GÜNCELLEME, VE BENZERİ. DİĞER BİR RS232 SERI DATA İLE KULLANICILARIN BİLGİSAYARLARIYLA ÇİFT YÖNLÜ DATA İLETİŞİMİ SAĞLAYABİLMEK MÜMKÜNDÜR

METAL DETEKTÖR AĞI VE UZAKTAN SERVİS
AĞ VE UZAKTAN YÖNETİM HİZMETLERİ İÇİN OPSİYONEL BAZI PAKETLER MEVCUTTUR, ÖRNEĞİN: ETHERNET VE WİFİ ÜZERİNDEN SINIRSIZ SAYIDA METAL DETEKTÖR/ SEPERATÖRE KADAR BİR AĞ YÖNETİLEBİLİR. ÜNİTELER UZAKTAN KONTROL EDİLİP BİR TEK BİLGİSAYAR ÜZERİNDEN ÇALIŞTIRILABİLİR. AYRICA HER ZAMAN mesuREMOTE (MESUTRONIC UZAKTNA KONTROL MODULÜ) SUNULABİLİR.

ÇOKLU DÜZEYDE ŞİFRELEME
DÖRT SEVİYEYE KADAR PIN KODU TANIMLANABİLİR. BU SAYEDE SADECE İZİN VERİLEN KİŞİLER TARAFINDAN KULLANIMI SAĞLANIR.

KARASTERİSTİK ÖLÇUM
(OPSİYINEL) DENETİMİNİN YAPILMASI HEDEFLENEN METAL ÇEŞİDİNİN HASSASİYETİNE GÖRE AYARLAMA; HASSASİYET SAPMASI HER METALİN FİZİKSEL ÖZERLİKLERİNE GÖRE DEĞİŞTIRILEBİLİR.

USP VERİ AKTARIMI
USB MOBİL VERİ TAŞITICISI STANDART EKİPMAN OLUP VERİLERİN DEPOLANMASINI SAĞLAMAKTADIR.

TEKNİK BİLGİLER

GÜÇ KAYNAĞI : 100 – 240 V AC, 50/60 HZ
GÜÇ TÜKETİMİ : MAKS. 75 W
SİGORTA : 315 MA
KORUMA DÜZEYİ : IP 66 (OPSIYONEL IP69K)
ÇALIŞMA SICAKLIĞI ARALIĞI : -10 °C — +50 °C
BAĞIL NEM : 95 % E KADAR
ÜRÜN GEÇİŞ HIZI : 0.05 — 30 M/SAN.
KONSTRÜKSİYON : PASLANMAZ ÇELİK, KUMLANMIŞ
GÜÇ KABLOSU : ORT. 1,8 M FİŞİYLE HAZIR KABLO (ÇİFT PROB VE TOPRAKLAMALI)

FARKLI VERSİYONLAR MEVCUTTUR.

KONTROLLER
